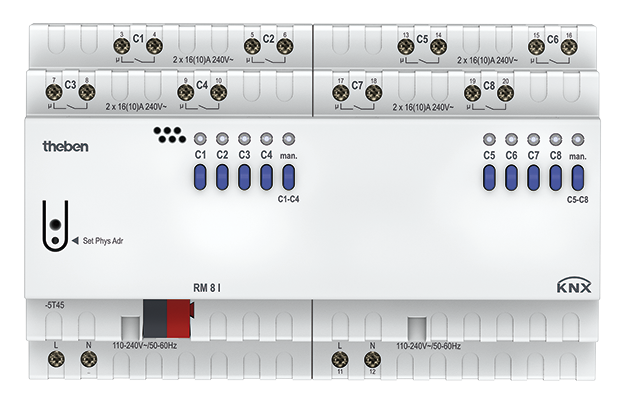

Актуатор: 8 каналов реле С-Load с измерением тока FIX2
Варианты доставки:
Курьер ~2 дн. (от 350 руб.)
Самовывоз ~3 дн. (Бесплатно)
Почта ~6 дн. (от 500 руб.)
Сопутствующие файлы
- Символы для CAD систем.ZIP 1.49 MBytes
- Документация.pdf 2.29 MBytes
Описание функций
- Актуатор: 8 каналов реле С-Load с измерением тока FIX2
- Ручное управление каналами возможно без подключения к шине
- Светодиодная индикация статуса каждого канала
- Настраиваемые характеристики реле: переключение (вкл/выкл), включение/выключение с задержкой, импульс
- Настраиваются связи, тип контактов (нормально-открытые/нормально-закрытые), и участие в центральных функциях таких, как «Постоянно включено», «Постоянно выключено», «Центральное включение/выключение», «Запись и вызов сценариев»
- Функции: Включить/Выключить, Импульс, Задержка Включения/Выключения, Лестничное реле с предупреждением о выключении
- Логические функции: Блокировка; И; Сброс; ИЛИ
Технические характеристики
| Номинальное напряжение KNX | Шинное напряжение, ≤4 mA |
| Номинальное напряжение | 110 – 240 V AC 50 – 60 Hz |
| Частота | 50 – 60 Hz |
| Энергопотребление в режиме ожидания | ~2,4 W |
| Тип монтажа | DIN рейка |
| Ширина | 8 мо́дуль |
| Тип подключения | Подключение к шине: KNX шинные клеммы | Винтовые клеммы |
| Макс. диаметр сечение кабеля | Провод сплошного сечения: 0.5 мм² (Ø 0.8) to 4 мм² | Многожильный провод с наконечником: 0.5 мм² to 2.5 мм² |
| Количество каналов | 8 |
| Тип контактов | Нормально разомкнутые контакты, 16 A, 10 A |
| Ширина открытия | < 3 mm |
| Резистивная нагрузка | 3680 W |
| Емкостная нагрузка | 200 µF |
| Лампы накаливания/галогенные | 2600 W |
| Нагрузка люминесцентных ламп (обычных) параллельно компенсированных | 2000 W (200 µF) |
| Нагрузка люминесцентных ламп (Электронный балласт) | 1650 W |
| Энергосберегающие лампы | 410 W |
| Светодиодные лампы < 2 W | 75 W |
| Светодиодные лампы 2-8 W | 850 W |
| Светодиодные лампы > 8 W | 850 W |
| Мощность выхода включения | max. 1500 A / 200 µs |
| Выходное напряжение | 240 V AC |
| Релейный выход | Беспотенциальный |
| Переключение различных фаз | Возможно |
| Подходит для SELV (безопасного низкого напряжения) | Да, если ком всем каналам подключено SELV |
| Точность измерения тока | I > 1 A: ± 8 % от измеряемой величины; I < 1 A: ± 100 mA; наименьшая измеряемая величина: 150 mA |
| C load | |
| Тип | модуль FIX2 |
| Температура окружающей среды | -5°C ... 45°C |
| Степень защиты | IP 20 |
| Класс электрической защиты | II в соответствии с EN 60 669 |
