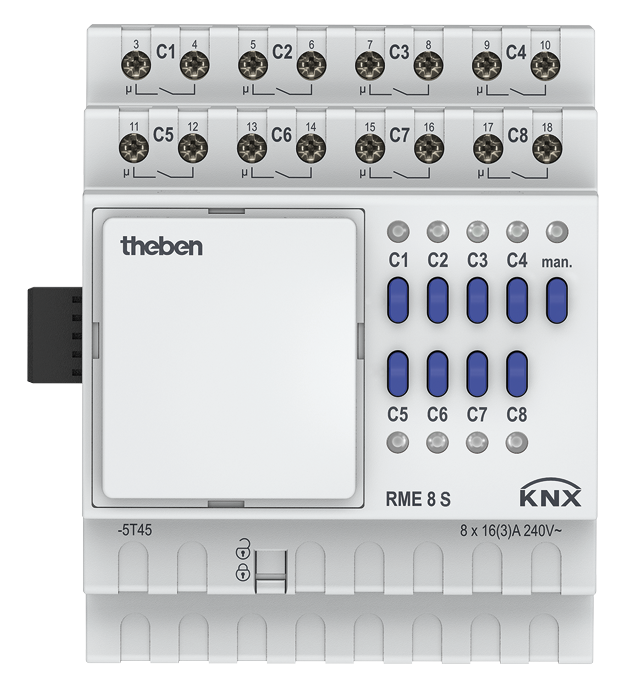

8-м канальный релейный актуатор. Линейка MIX2
Варианты доставки:
Курьер ~2 дн. (от 350 руб.)
Самовывоз ~3 дн. (Бесплатно)
Почта ~6 дн. (от 500 руб.)
Сопутствующие файлы
- Документация.pdf 2.37 MBytes
- Символы для CAD систем.ZIP 115.86 KBytes
Описание функций
- 8-м канальный релейный актуатор. Линейка MIX2
- Модуль расширения линейки MIX2
- Для расширения до 24 каналов
- Два модуля расширения из линеек MIX и MIX2 можно подключить к одному базовому модулю из линейки MIX2
- Исполнительное устройство и KNX-модуль могут быть заменены независимо друг от друга
- Съемный KNX модуль позволяет перепрограммировать отдельный прибор без демонтажа
- Ручное управление каналами возможно без подключенного KNX модуля
- Светодиодная индикация статуса каждого канала
- Ручное управление с помощью кнопок на приборе (даже без подключения к шине)
- Настраиваемые характеристики реле: переключение (вкл/выкл), включение/выключение с задержкой, импульс
- Настраиваются связи, тип контактов (нормально-открытые/нормально-закрытые), и участие в центральных функциях таких, как «Постоянно включено», «Постоянно выключено», «Центральное включение/выключение», «Запись и вызов сценариев»
- Функции: Включить/Выключить, Импульс, Задержка Включения/Выключения, Лестничное реле с предупреждением о выключении
- Логические функции: Блокировка; И; Сброс; ИЛИ
Технические характеристики
| С серийного номера | 1318XXXXX |
| Тип монтажа | DIN рейка |
| Ширина | 4 мо́дуль |
| Тип подключения | Винтовые клеммы |
| Макс. диаметр сечение кабеля | Провод сплошного сечения: 0.5 мм² (Ø 0.8) to 4 мм² | Многожильный провод с наконечником: 0.5 мм² to 2.5 мм² |
| Количество каналов | 8 |
| Тип контактов | Нормально разомкнутые контакты, 16 A, 3 A |
| Ширина открытия | < 3 mm |
| Резистивная нагрузка | 3680 W |
| Лампы накаливания/галогенные | 2000 W |
| Нагрузка люминесцентных ламп (обычных) параллельно компенсированных | 1300 W (140 µF) |
| Нагрузка люминесцентных ламп (обычных) не компенсированных | 2000 VA |
| Нагрузка люминесцентных ламп (Электронный балласт) | 1200 W |
| Энергосберегающие лампы | 300 W |
| Светодиодные лампы < 2 W | 55 W |
| Светодиодные лампы 2-8 W | 600 W |
| Светодиодные лампы > 8 W | 600 W |
| Мощность выхода включения | max. 800 A / 200 µs |
| Выходное напряжение | 240 V AC |
| Релейный выход | Беспотенциальный |
| Переключение различных фаз | Возможно |
| Подходит для SELV (безопасного низкого напряжения) | Да, если ком всем каналам подключено SELV |
| C load | |
| Тип | Модуль расширения |
| Температура окружающей среды | -5°C ... 45°C |
| Степень защиты | IP 20 |
| Класс электрической защиты | II |
