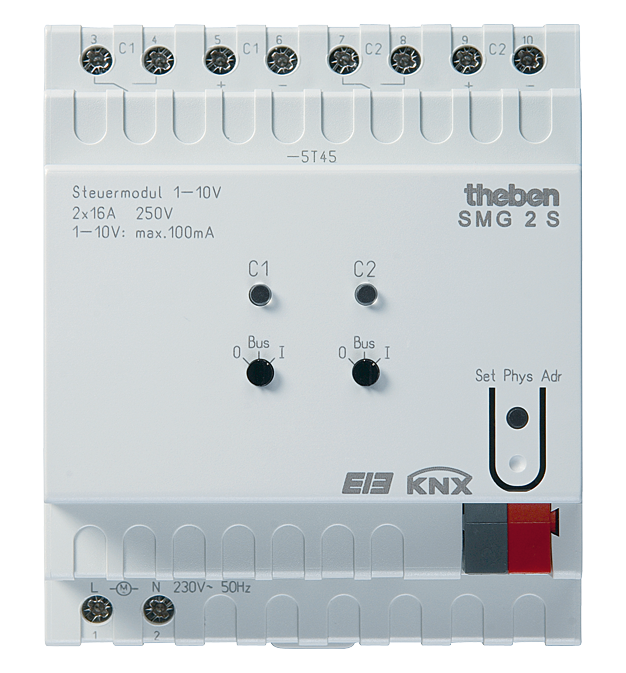

2-х канальный светорегулятор с интерфейсом 1-10В для управления ЭПРА и LED. Линейка MIX
Варианты доставки:
Курьер ~2 дн. (от 350 руб.)
Самовывоз ~3 дн. (Бесплатно)
Почта ~6 дн. (от 500 руб.)
Сопутствующие файлы
- Символы для CAD систем.ZIP 110.91 KBytes
- Руководство.PDF 447.01 KBytes
- Документация.pdf 2.04 MBytes
Описание функций
- 2-х канальный светорегулятор с интерфейсом 1-10В для управления ЭПРА и LED. Линейка MIX
- Базовый модуль линейки MIX
- Может быть расширен до 6 каналов
- При комбинации с другими приборами линеек MIX и MIX2, свободная комбинация функций каналов на одном физическом адресе. Функции каналов: включение/выключение, управление яркостью, управление жалюзи, управление отоплением, бинарные входы.
- Включение/Выключение и управление яркостью электронных балластов (EB и светодиодных конвертеров)
- Один 1-10В интерфейс и один релейный выход для каждого канала
- Светодиодная индикация статуса каждого канала
- Ручной переключатель Включить/Выключить/Работа по данным шины (также, без подключения к шине KNX)
- С нулевой кросс-коммутацией для увеличения срока службы реле
Технические характеристики
| Номинальное напряжение KNX | Шинное напряжение, ≤10 mA |
| Номинальное напряжение | 230 V AC 50 Hz |
| Частота | 50 Hz |
| Энергопотребление в режиме ожидания | 1,6 W |
| Потеря мощности максимальная | 2,4 W |
| Ширина | 4 мо́дуль |
| Тип монтажа | DIN рейка |
| Тип подключения | Подключение к шине: KNX шинные клеммы | Винтовые клеммы |
| Макс. диаметр сечение кабеля | Провод сплошного сечения: 0.5 мм² (Ø 0.8) to 4 мм² | Многожильный провод с наконечником: 0.5 мм² to 2.5 мм² |
| Количество каналов | 2 |
| Тип контактов | Нормально разомкнутые контакты, 16 A, 10 A |
| Ширина открытия | < 3 mm |
| Релейный выход | Беспотенциальный |
| Выходное напряжение | 230 V AC |
| Частотный выход | 50 Hz |
| Мощность выхода включения | 400 A (150 µs), 200 A (600 µs) |
| Резистивная нагрузка | 3680 W |
| Лампы накаливания/галогенные | 2500 W |
| Емкостная нагрузка | 140 µF |
| Входное напряжение | 1 – 10 V |
| Макс. ток входного сигнала | 100 мA на канал |
| Длительность сигнала | Постоянный |
| Макс. длина кабеля | 500 m |
| Температура окружающей среды | -5°C ... 45°C |
| Степень защиты | IP 20 |
| Класс электрической защиты | II в соответствии с EN 60 730-1 |
